Простой детектор скрытой проводки за 15 минут

Бывает сильная и срочная надобность просверлить в стене отверстие под дюбель. Как при этом не попасть в проходящую проводку? По идее нужно бежать в магазин и покупать дорогой инструмент для определения скрытой проводки. Это хорошо, если он будет в наличии, а если нет? К примеру, в провинциальном поселке его днем с огнем не сыщешь.
К счастью, такой девайс просто сделать самому обладая даже начальными азами электроники.

Понадобится

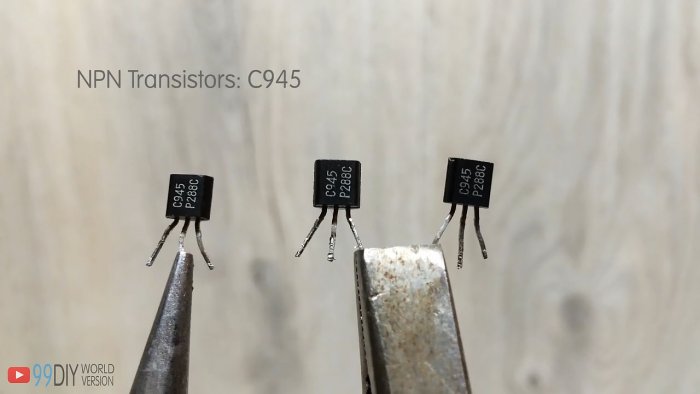

Транзистор n-p-n структуры. Подойдет практически любой. В примере используется C945.

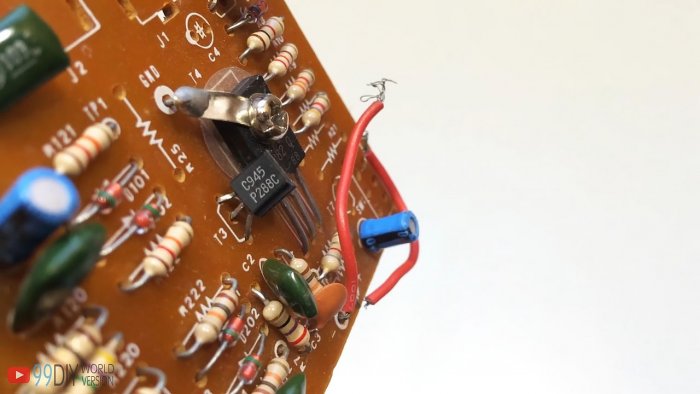

На старых платах таких полно.

Простой детектор скрытой проводки своими руками

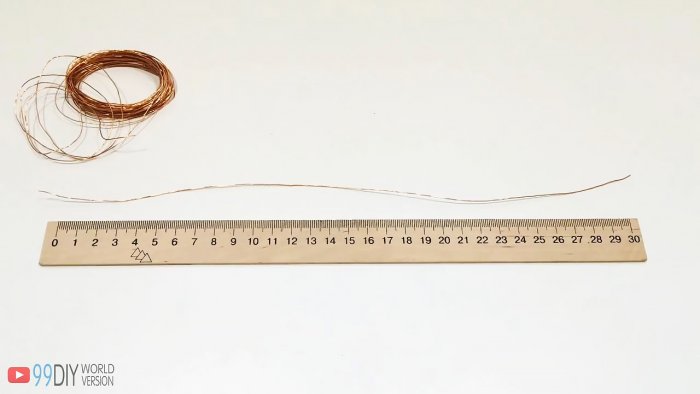

Первым делом изготовим поисковую антенны. Отрезаем кусок проволоки длиной примерно 30 см.

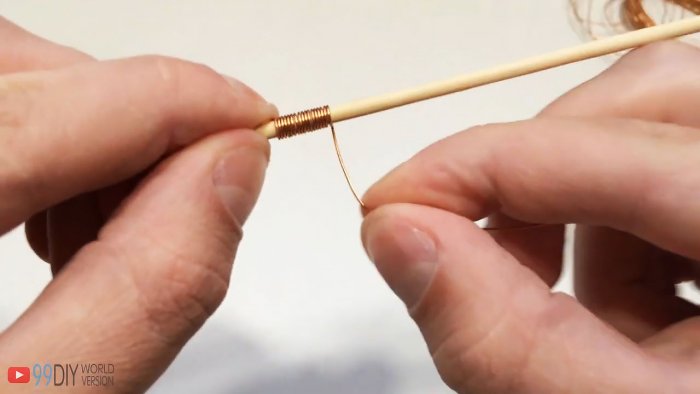

Наматываем его на каркас 3-5 мм в диаметре. Шпажка подойдет.

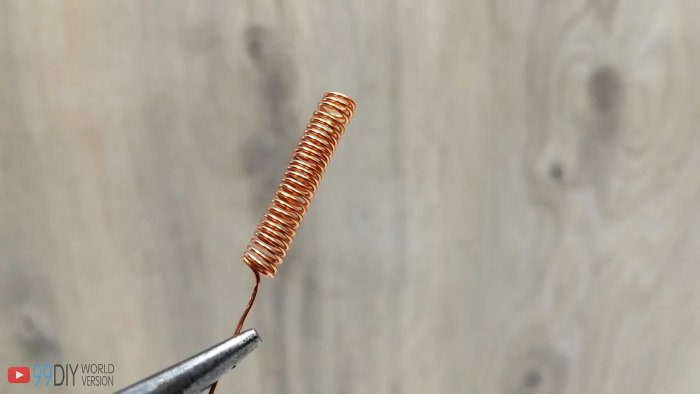

Вынимаем шпажку и немного растягиваем катушку. Получилась антенна.

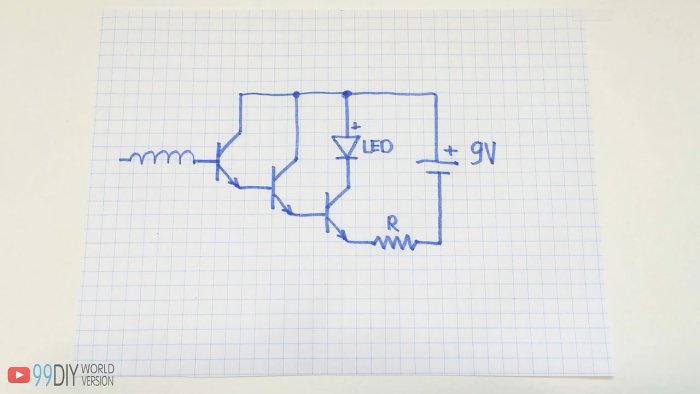

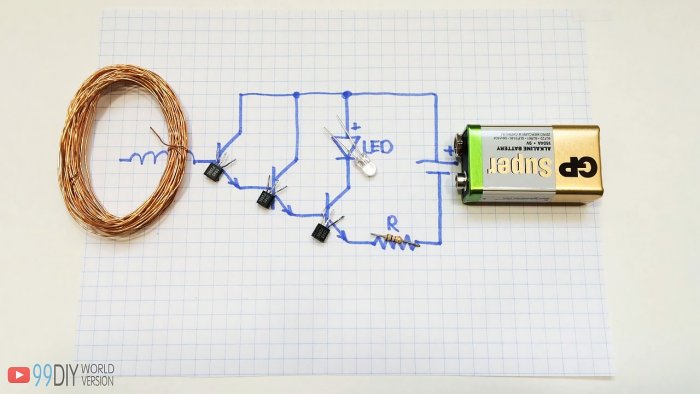

Схема детектора скрытой проводки:

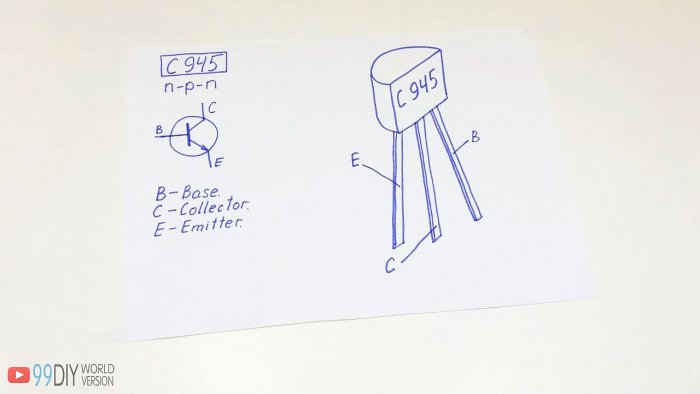

Цоколевка транзистора такова:

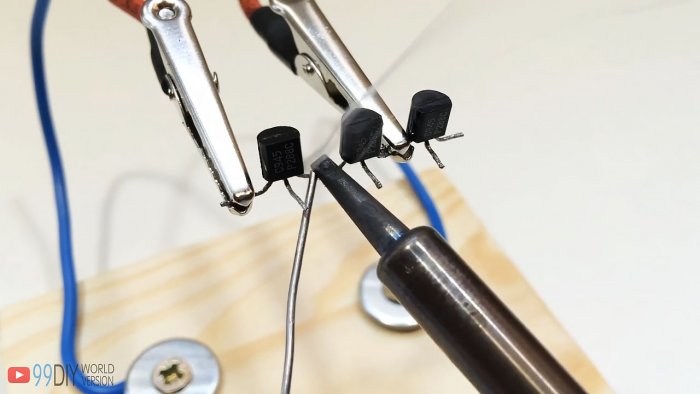

Собираем все по схеме. Сначала припаиваем транзисторы друг к другу.

Эта конструкция из 5 деталей тем и хороша, что для нее не нужна плата — все собирается навесным монтажом.

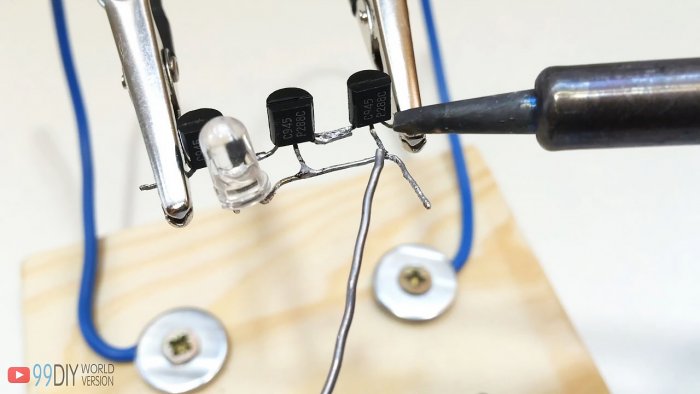

Припаиваем светодиод.

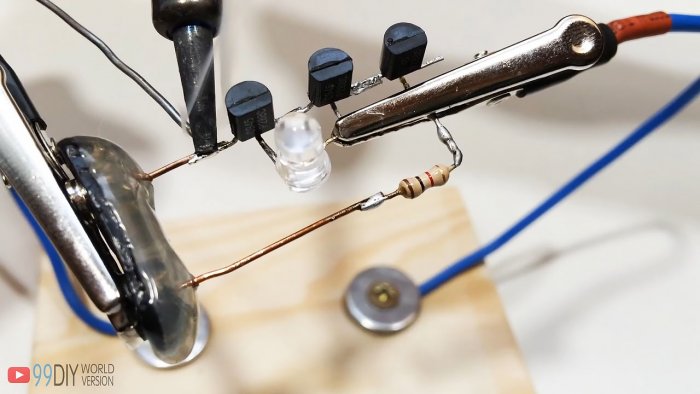

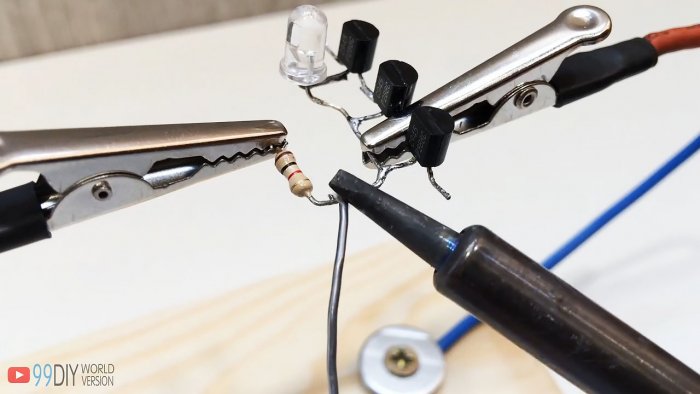

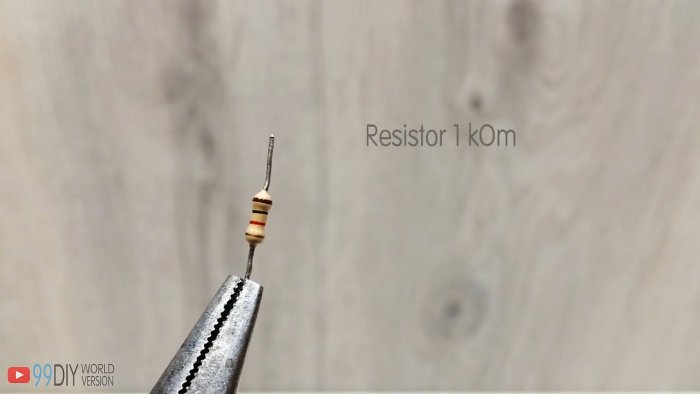

Затем резистор.

Подключаем все это дело к колодке.

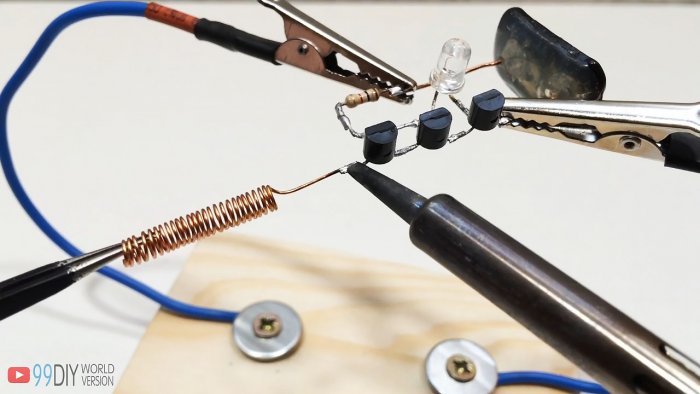

И в завершении припаиваем антенну.

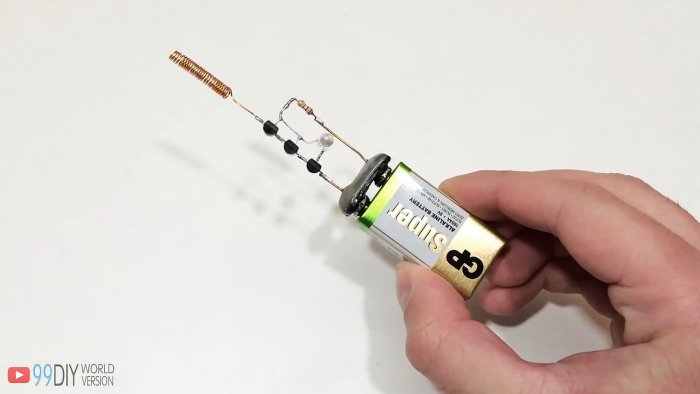

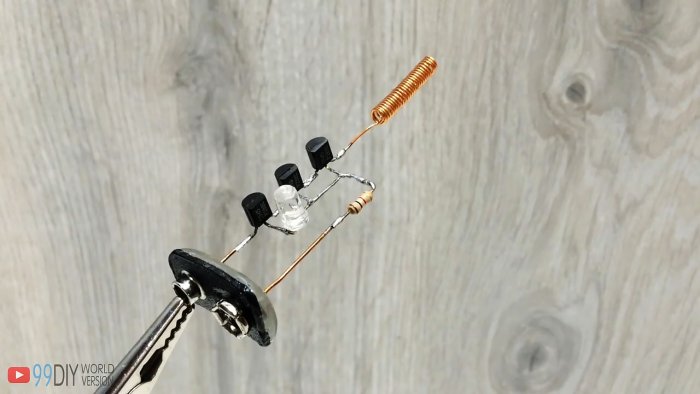

В итоге готовый работоспособный образец.

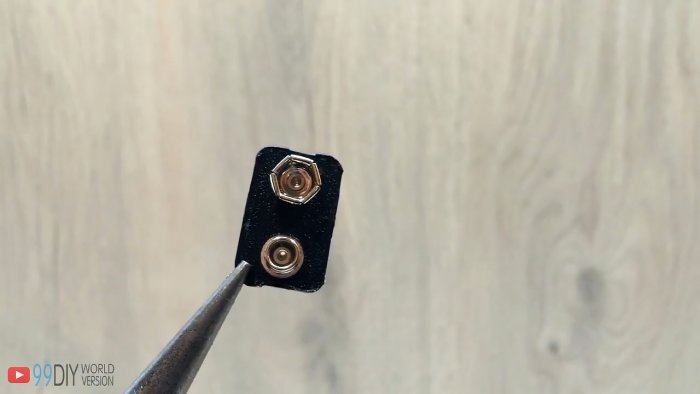

Чтобы его включить, необходимо надеть колодку на батарейку.

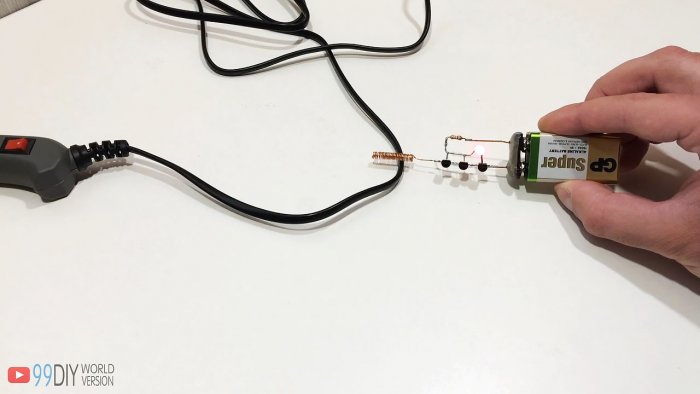

Подносим к проводу:

Светодиод загорается.

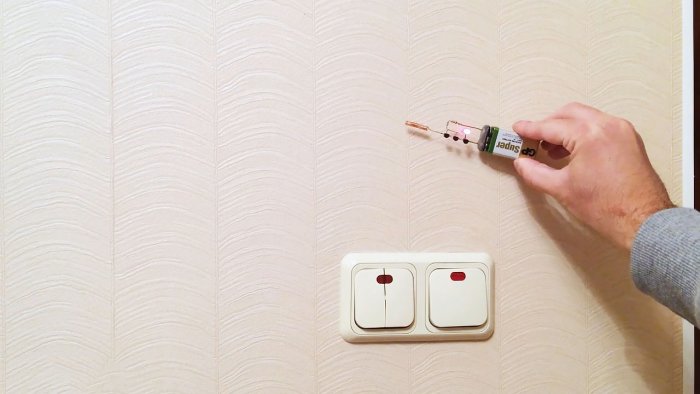

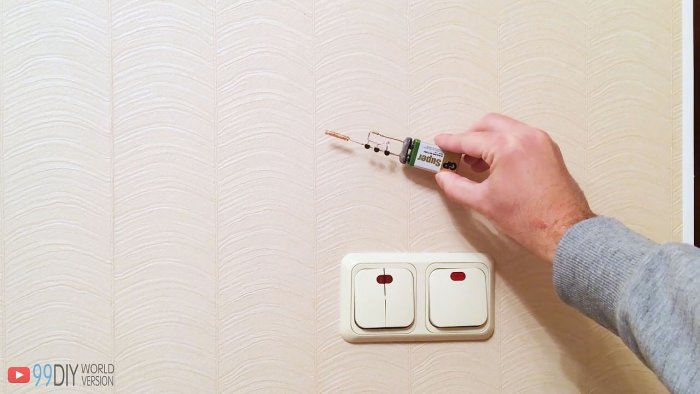

Испытания в реальных условиях:

При приближении к токоведущей проводке, светодиод отчетливо загорается.

Такой прибор не требует какой-либо настройки и при исправных деталях начинает работать сразу.
Теперь можно без труда определить опасные для жизни места, где ни в коем случае нельзя сверлить.
